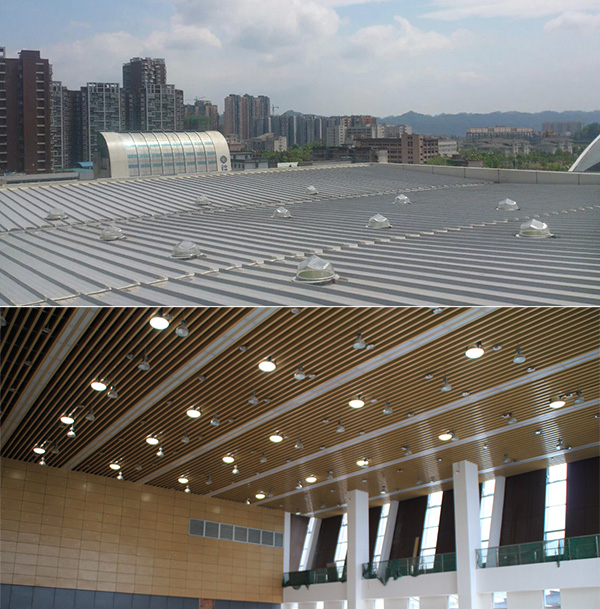

本实用新型公开了一种光纤传导太阳光的粮仓照明系统，包括设置于粮仓顶部的集光装置、布设于粮仓内壁的导光光纤和放射装置，所述的集光装置包括固定于粮仓顶部的支架和设置在所述支架上的集光器，所述的集光器包括固定于所述支架上的机械部件，所述的机械部件上端设置有亚加力球罩，所述的压加力球罩内设置有聚光组件，太阳光经集光器收集，利用光纤对光的柔性传输等特殊的物理特性，将自然光引导到粮库，由终端的放射装置发出均匀的散射光，实现对储粮的照明。
(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 CN 213065951 U (45)授权公告日 2021.04.27 (21)申请号 9.9 (22)申请日 2020.06.15 (73)专利权人 河南工业大学 地址 450000 河南省郑州市高新技术产业 开发区莲花街100号 专利权人 北京阳光浩普科技发展有限公司 (72)发明人 孙忠良吴建军 (51)Int.Cl. F21S 11/00 (2006.01) F21V 8/00 (2006.01) F21V 5/00 (2018.01) F21V 17/02 (2006.01) F21W 131/411 (2006.01) 权利要求书1页 说明书2页 附图2页 (54)实用新型名称 一种光纤传导太阳光的粮仓照明系统 (57)摘要 本实用新型公开了一种光纤传导太阳光的 粮仓照明系统，包括设置于粮仓顶部的集光装 置、布设于粮仓内壁的导光光纤和放射装置，所 述的集光装置包括固定于粮仓顶部的支架和设 置在所述支架上的集光器，所述的集光器包括固 定于所述支架上的机械部件，所述的机械部件上 端设置有亚加力球罩，所述的压加力球罩内设置 有聚光组件，太阳光经集光器收集，利用光纤对 光的柔性传输等特殊的物理特性，将自然光引导 到粮库，由终端的放射装置发出均匀的散射光， 实现对储粮的照明。 U 1 5 9 5 6 0 3 1 2 N C CN 213065951 U 权利要求书 1/1页 1.一种光纤传导太阳光的粮仓照明系统，其特征在于：包括设置于粮仓顶部的集光装 置、布设于粮仓内壁的导光光纤(1)和放射装置(2)，所述的集光装置包括固定于粮仓顶部 的支架(3)和设置在所述支架(3)上的集光器(4)，所述的集光器(4)包括固定于所述支架 (3)上的机械部件(5)，所述的机械部件(5)上端设置有亚加力球罩(6)，所述的亚加力球罩 (6)内设置有聚光组件。 2.如权利要求1所述的一种光纤传导太阳光的粮仓照明系统，其特征在于：所述的聚光 组件包括传感器(7)、聚光件(8)、滤光器(9)和灯光源发射器(10)。 3.如权利要求1所述的一种光纤传导太阳光的粮仓照明系统，其特征在于：所述的导光 光纤(1)包括中央的石英芯(11)，所述的石英芯(11)的外部依次设置有硬聚合物包衣(12) 和四氟乙烯缓冲层(13)。 4.如权利要求1所述的一种光纤传导太阳光的粮仓照明系统，其特征在于：所述的导光 光纤(1)和放射装置(2)可以布置在粮仓内每层的顶部。 2 2 CN 213065951 U 说明书 1/2页 一种光纤传导太阳光的粮仓照明系统 技术领域 [0001] 本实用新型涉及粮仓照明技术领域，尤其是一种光纤传导太阳光的粮仓照明系 统。 背景技术 [0002] 随乐鱼股份有限公司着信息化技术的日益成熟，粮库储粮的安全和品质更加尤为重要，目前，粮库主 要是通过摄像头自带光源照射粮食表面，再通过摄像头识别是否有虫害，并把图像传递到 监管单位，以实现对储粮的实时监控。这样就会有一个问题，随着时间的增长，摄像头温度 也会逐渐升高，导致粮食表面温度升高，影响安全储粮，对粮库的储粮安全上会有一定程度 的隐患。 发明内容 [0003] 本实用新型要解决的技术问题是：为了解决上述背景技术中的现有技术存在的问 题，提供一种光纤传导太阳光的粮仓照明系统。 [0004] 本实用新型解决其技术问题所采用的技术方案是：一种光纤传导太阳光的粮仓照 明系统，包括设置于粮仓顶部的集光装置、布设于粮仓内壁的导光光纤和放射装置，所述的 集光装置包括固定于粮仓顶部的支架和设置在所述支架上的集光器，所述的集光器包括固 定于所述支架上的机械部件(控制聚光组件的二级联动，由程序对传回的数据进行处理后， 调整聚光组件的仰俯角度和水平转动，使聚光组件采集到最强烈的直射阳光，最大限度提 高阳光的采集效率)，所述的机械部件上端设置有亚加力球罩，所述的压加力球罩内设置有 聚光组件，太阳光经集光器收集，利用光纤对光的柔性传输等特殊的物理特性，将自然光引 导到粮库，由终端的放射装置发出均匀的散射光，实现对储粮的照明； [0005] 进一步地，本实用新型所述的聚光组件包括传感器(聚焦镜中部安装有光感元件， 能对太阳光进行精确的定位追踪，使集光器能够采集到最强烈的直射光)、聚光件(整个集 光器最核心的部分，聚光件的功能是对阳光进行聚焦，将聚焦阳光耦合进光纤进行传输，同 时实现紫外线的二级过滤)、滤光器和灯光源发射器； [0006] 进一步地，本实用新型所述的导光光纤包括中央的石英芯，所述的石英芯的外部 依次设置有硬聚合物包衣和四氟乙烯缓冲层，它的传输是利用光经由高折射率的介质，以 高于临界角的角度进入低折射率介质会产生反射的原理，让光在这个介质里能够维持光波 形的特性进行传输； [0007] 进一步地，本实用新型所述的导光光纤和放射装置可以布置在粮仓内每层的顶 部。 [0008] 本实用新型的有益效果是：本实用新型提供的一种光纤传导太阳光粮库照明系 统，解决了背景技术中存在的问题，这种技术能将太阳光直接利用，同时也利用了光纤的传 光特性实现光与电的分离，即能节约资源又可以排除粮库储粮的安全隐患，非常实用。 3 3 CN 213065951 U 说明书 2/2页 附图说明 [0009] 下面结合附图和实施例对本实用新型进一步说明。 [0010] 图1是本实用新型的结构示意图； [0011] 图2是本实用新型中集光器的结构示意图； [0012] 图3是本实用新型中导光光纤的内部结构示意图。 [0013] 图中：1.导光光纤，2.放射装置，3.支架，4.集光器，5.机械部件，6.亚加力球罩，7. 传感器，8.聚光件，9.滤光器，10.灯光源发射器，11.石英芯，12.硬聚合物包衣，13.四氟乙 烯缓冲层。 具体实施方式 [0014] 现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图， 仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。 [0015] 如图1、图2和图3所示的本实用新型一种光纤传导太阳光的粮仓照明系统的实施 例，包括设置于粮仓顶部的集光装置、布设于粮仓内壁的导光光纤1和放射装置2，所述的集 光装置包括固定于粮仓顶部的支架3和设置在所述支架3上的集光器4，所述的集光器4包括 固定于所述支架3上的机械部件5(控制聚光组件的二级联动，由程序对传回的数据进行处 理后，调整聚光组件的仰俯角度和水平转动，使聚光组件采集到最强烈的直射阳光，最大限 度提高阳光的采集效率)，所述的机械部件5上端设置有亚加力球罩6，所述的压加力球罩6 内设置有聚光组件，太阳光经集光器收集，利用光纤对光的柔性传输等特殊的物理特性，将 自然光引导到粮库，由终端的放射装置2发出均匀的散射光，实现对储粮的照明； [0016] 所述的聚光组件包括传感器7(聚焦镜中部安装有光感元件，能对太阳光进行精确 的定位追踪，使集光器能够采集到最强烈的直射光)、聚光件8(整个集光器最核心的部分， 聚光件8的功能是对阳光进行聚焦，将聚焦阳光耦合进光纤进行传输，同时实现紫外线的二 级过滤)、滤光器9和灯光源发射器10； [0017] 所述的导光光纤1包括中央的石英芯11，所述的石英芯11的外部依次设置有硬聚 合物包衣12和四氟乙烯缓冲层13，它的传输是利用光经由高折射率的介质，以高于临界角 的角度进入低折射率介质会产生反射的原理，让光在这个介质里能够维持光波形的特性进 行传输；所述的导光光纤1和放射装置2可以布置在粮仓内每层的顶部。 [0018] 以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人 员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实 用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术 性范围。 4 4 CN 213065951 U 说明书附图 1/2页 图1 5 5 CN 213065951 U 说明书附图 2/2页 图2 图3 6 6
