该专利针对传统建筑中日光导管、空调风管和新风管并存导致的空间冲突及缺乏空气净化功能的问题，提出将光导系统、空气净化系统与空调系统整合为单一管线的解决方案。通过控制器根据室内二氧化碳浓度智能调节新风/回风阀开闭，结合太阳光紫外线消毒风管，实现空气净化与自然采光的协同。系统利用调速电机提升过滤效率，确保导光管清洁度，避免灰尘影响反射效率。
[0001]本实用新型涉及导光照明技术领域，尤其涉及一种带空气净化功能的一体化光导照明系统。

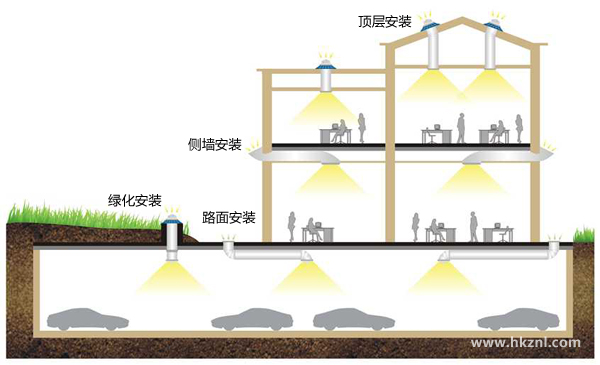

[0002]室内照明是室内环境的重要组成部分，充足的室内照明有利于人的活动安全和舒适的生活。光导照明系统即太阳光导入照明系统，是一种新兴的环保照明系统。该系统主要由采光罩、导光管和漫射器三部分组成。其系统原理是通过采光罩高效采集自然光线导入系统内重新分配，再经过特殊制作的光导管传输和强化后由系统底部的漫射装置把自然光均匀高效的照射到任何需要光线的地方，得到由自然光带来的特殊照明效果。由于其节能效果明显，所以在现代建筑上获得越来越多的应用。
[0003]日光导管、空调风管及新风管常常并存于绿色建筑中，但因建筑物本身空间有限，常出现多种管路互相冲突，甚至难以安装的情况。目前市面上还没有一种能让日导光管兼顾通风换气及空气净化功能的光导照明系统出现。
[0004]本实用新型的目的在于提供一种能解决上述技术问题的带空气净化功能的一体化光导照明系统。
[0007]新风除尘装置，其包括可与室内连通的回风口和可与室外连通的室外进风口 ；
[0010]所述控制器被设置为根据所述二氧化碳及空气质量侦测控制器反馈的室内二氧化碳浓度的信号选择性地控制所述回风口和/或所述室外进风口的开闭；从所述回风口和/或所述室外进风口进入新风除尘装置的空气经过空调净化装置的净化最终由所述风光一体出口送入室内。
[0011]作为本实用新型的进一步改进，在所述回风口与所述空调净化装置之间设有第一电动风阀，在所述室外进风口与所述空调净化装置之间设有第二电动风阀，所述回风口和所述室外进风口的开闭是通过所述第一电动风阀和所述第二电动风阀的开闭实现的。
[0012]作为本实用新型的进一步改进，所述控制器电性连接所述第一电动风阀和所述第二电动风阀。
[0013]作为本实用新型的进一步改进，当二氧化碳及空气质量侦测控制器检测到室内二氧化碳浓度高于设定值时，所述控制器控制所述第二电动风阀打开，所述第一电动风阀关闭；当二氧化碳及空气质量侦测控制器检测到室内二氧化碳浓度低于设定值时，所述控制器控制所述第二电动风阀关闭，所述第一电动风阀打开。
[0014]作为本实用新型的进一步改进，所述光导装置为导光管，所述导光管包括第一管体和第二管体，所述第一管体与所述第二管体呈夹角设置，所述第一管体与第二管体的夹角范围为0~90°。
[0015]作为本实用新型的进一步改进，所述第二管体上设有与所述风光一体出口适配的开孔，所述开孔上套设有转接环，所述风光一体出口通过所述转接环与所述第二管体固定。
[0016]作为本实用新型的进一步改进，所述风光一体出口包括光线漫射器和出风口，所述出风口排布在所述光线]作为本实用新型的进一步改进，所述光线漫射器可过滤紫外线，所述出风口上设有止回阀。
[0018]作为本实用新型的进一步改进，所述控制器还包括电机转速控制器和电动风阀控制器。
[0019]作为本实用新型的进一步改进，所述空调净化装置内设有电机，所述电机为可调速电机。
[0020]与现有技术相比，本实用新型提供的带空气净化功能的一体化光导照明系统跨越了光导系统，空气净化系统以及空调系统，将原本三条管线合并为一条，并应用太阳光中的紫外线自动为风管消毒杀菌，而经过高效净化的空气，也能保证导光管内的清洁度，避免因灰尘堆积降低导光管的反射效率。
[0021]图1是本实用新型一实施方式中带空气净化功能的一体化光导照明系统的结构示意图。
[0024]以下将结合附图所示的【具体实施方式】对本实用新型进行详细描述。但这些实施方式并不限制本实用新型，本领域的普通技术人员根据这些实施方式所做出的结构、方法、或功能上的变换均包含在本实用新型的保护范围内。
[0025]应该理解，本文使用的例如“上”、“上方”、“下”、“下方”等表示空间相对位置的术语是出于便于说明的目的来描述如附图中所示的一个单元或特征相对于另一个单元或特征的关系。空间相对位置的术语可以旨在包括设备在使用或工作中除了图中所示方位以外的不同方位。
[0026]参图1，介绍本实用新型的带空气净化功能的一体化光导照明系统100的一【具体实施方式】。在本实施方式中，带空气净化功能的一体化光导照明系统100安装于建筑200中，其包括光导装置10、新风除尘装置20、空调净化装置30及控制器(图未示)。
[0027]光导装置10，为导光管，其包括第一管体11、第二管体12，其中，第一管体11与第二管体12呈夹角连接设置，夹角范围为0~90°，优选地，在本实施方式中，第一管体11竖直设置，第二管体12水平设置，采用90度的弯头将第一管体11与第二管体12连接在一起。第一管体11的一端凸出建筑物200屋顶设置，其上设有采光装置111，用来接收太阳光，并将太阳光线内表面由内镀高反膜的铝板制得，能确保光线在管体内高效传输。在第二管体12上设有至少一个开孔121，具体可根据室内采光的需要选择开孔位置，可开若干个孔，每个开孔121上套设转接环(未图示)。当然，在其他实施例中，开孔121的位置也可以设置在第一管体11中，以达到不同高度或楼层内的室内采光需求，本实施例中，开孔121位于第二管体12上，是为了满足同一高度或同一楼层的采光需求。
[0028]参图2和3所示，风光一体出口 13，通过转接环(图未示)固定在开孔121上。在本实施方式中，风光一体出口 13分为第一部分131和第二部分132，第一部分131和第二部分132都为圆柱形，其中，第一部分131相对第二部分132靠近第二管体12，并且，第一部分131的形状与第二管体12上的开孔121适配，需要说明的是，本申请中所提及的“适配”是指形状及尺寸的大致相同。第一部分131与第二部分132的中心轴线圆柱形在径向上的截面面积大于第一部分131圆柱形在径向上的截面面积。当然，在本实用新型的其他实施方式中，风光一体出口 13可根据实际需要被设计成各种合适形状。
[0029]风光一体出口 13包括光线上，出风口 132排布在光线的四周。特别地，光线可过滤紫外线及大部分红外线上设有止回阀(图未示)，止回阀可防止室内未经过滤的空气进入干净的第一管体11和第二管体12。
[0030]新风除尘装置20，包括室内连通的回风口 21和可与室外连通的室外进风口 22。优选地，在回风口 21与空调净化装置30之间设有第一电动风阀232，在室外进风口 22与空调净化装置30之间设有第二电动风阀231，回风口 21和室外进风口 22的开闭是通过第一电动风阀232和第二电动风阀231的开闭实现的。当第一电动风阀23
