本技术公开了一种具有二次采光功能的导光管采光装置，属于建筑采光技术领域。该采光装置包括采光罩，采光罩下端固定安装有导光管，导光管下端固定安装有柱形漫射器，柱形漫射器下端固定安装有聚光菲涅尔透镜，聚光菲涅尔透镜下方设置有二次采光照明装置，本技术有效解决了目前采光系统只能单层使用的局限，无需采用加长的导光管来实现双层照明，避免了导光管加长穿层后占用空间的问题，在实现双层采光照明的同时，也不影响车间、室内等空间内车辆、人员的正常通行，具备结构简单、造价低廉、节能降耗等优势。

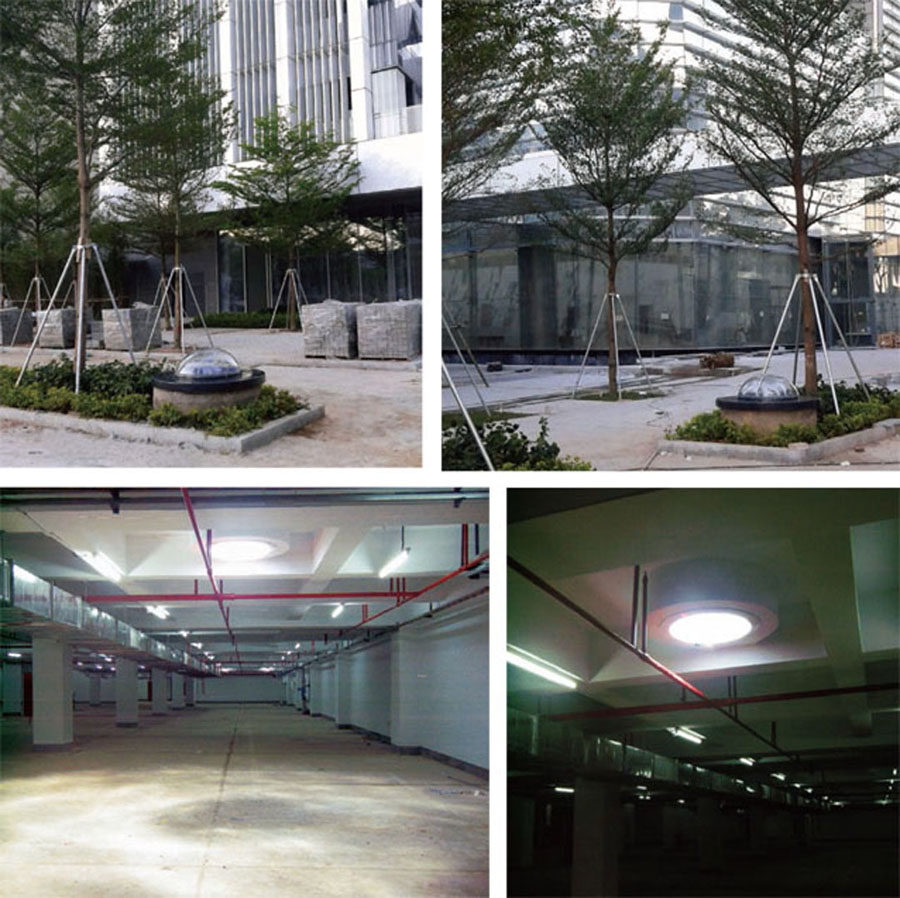

1、合理利用自然光来改变室内空间环境及满足生产需求，最大限度的减少白天电力照明的使用，是建筑节能的一个重要方面。当前建筑行业普遍使用导光管日光照明系统来实现对自然光的利用，这种系统由建筑顶部的采光罩实现采光，通过下方的导光管将光线传输到室内的漫射透镜上，实现对室内的补光照明。虽然上述系统实现了对自然光的利用，但只能在单层建筑或者地下一层的空间内使用，若多楼层使用则会导致增加巨大的造价以及占用室内空间等问题。
2、为此，我们设计了一种能够二次采光照明的采光装置，通过在原有导光管系统的基础上，在导光管底部加装圆柱形的菲涅尔散光透镜（柱形漫射器），在柱形漫射器的底部加装聚光菲涅尔透镜，将光线聚集为一个光斑，投射到地面上的漫射器中，通过漫射器供给下层空间采光使用，解决了目前采光系统只能单层使用的局限，避免了导光管加长管道穿层占用空间的问题，在实现二层采光的同时，也不影响车间、室内等乐鱼股份有限公司空间内车辆、人员的正常通行，具备结构简单、造价低廉、节能降耗等优势。
1.一种具有二次采光功能的导光管采光装置，包括采光罩（1），采光罩（1）下端固定安装有导光管（2），其特征在于，所述导光管（2）下端固定安装有柱形漫射器（3），柱形漫射器（3）下端固定安装有聚光菲涅尔透镜（4），所述聚光菲涅尔透镜（4）下方设置有二次采光照明装置。
2.根据权利要求1所述的一种具有二次采光功能的导光管采光装置，其特征在于，所述二次采光照明装置包括位于聚光菲涅尔透镜（4）下方的二次采光板（5），二次采光板（5）下端设置有地面漫射器（6）。
3.根据权利要求1所述的一种具有二次采光功能的导光管采光装置，其特征在于，所述柱形漫射器（3）为圆柱形的菲涅尔散
1.一种具有二次采光功能的导光管采光装置，包括采光罩（1），采光罩（1）下端固定安装有导光管（2），其特征在于，所述导光管（2）下端固定安装有柱形漫射器（3），柱形漫射器（3）下端固定安装有聚光菲涅尔透镜（4），所述聚光菲涅尔透镜（4）下方设置有二次采光照明装置。
2.根据权利要求1所述的一种具有二次采光功能的导光管采光装置，其特征在于，所述二次采光照明装置包括位于聚光菲涅尔透镜（4）下方的二次采光板（5），二次采光板（5）下端设置有地面漫射器（6）。
