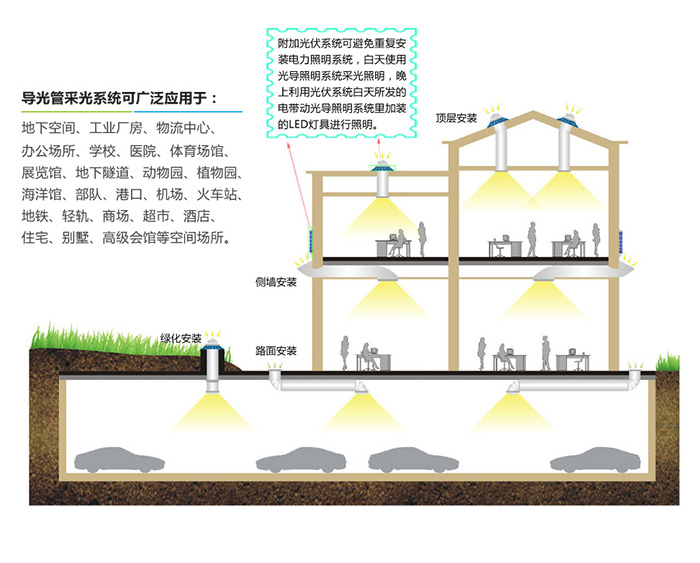

导光管采光系统 1、导光管采光系统的基本构造应包括集光器、导光管和漫射器等部件(图 4.1.1)。 图 4.1.1 导光管采光系统构造示意图 1-集光器；2-导光管；3-漫射器；4-防雨装置；5-安装基座；6-结构层；7-屋(地)面完成层；8-天花板 2、导光管采光系统的管径宜采用 250mm、350mm、530mm、650mm、750mm 及 900mm 等规格。 3、管长为 600mm 的导光管采光系统的透光折减系数不应低于 0.60。 4、导光管采光系统的颜色透射指数不应低于 90。 5、导光管采光系统的防尘等级不应低于 IP6X。 6、导光管采光系统的传热系数不应高于 2.2W／(m 2 ·K)。
